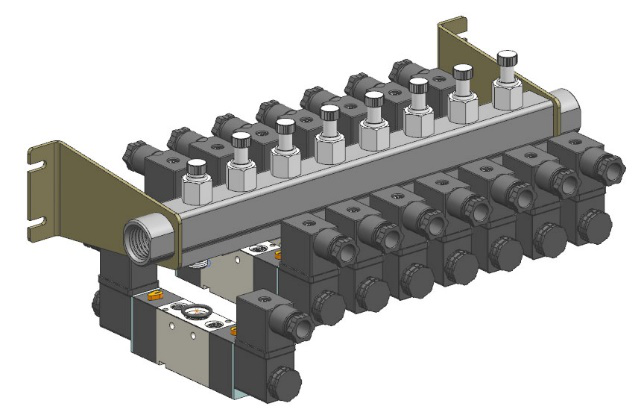

·結構簡單，拆裝方便。
·一條匯流排上可以安裝不同接口通徑的電磁閥。
·電磁閥回氣分別排出。
·體積小，節省空間，特別適用于多條匯流排錯位組合布置安裝。
技術參數
匯流排進口螺紋形式
G Rc NPT
匯流排進口螺紋尺寸
1 / 2 in. 3 / 4 in.
隔離閥出口螺紋形式
G R NPT
隔離閥出口螺紋尺寸
1 / 8 in. 1 / 4 in. 3 / 8 in.
安裝支架中心高度
65mm 80mm 100mm 120mm 140mm 160mm
安裝電磁閥數量
2 ～ 12 個（甚至更多）
組裝電磁閥閥體厚度
14～20mm 20～26mm 26～32mm 32～38mm
適配組合
|
匯流排本體進口尺寸 |
隔離閥出口尺寸 |
電磁閥閥體厚度 |
安裝支架中心高度 |
|||||
|
|
1/8in. |
1/4in. |
3/8in. |
14～20 |
20～26 |
26～32 |
32～38 |
65～160mm |
|
1/2in. |
● |
● |
× |
● |
● |
● |
× |
● |
|
3/4in. |
× |
● |
● |
× |
● |
● |
● |
● |
